Крупнощитовая опалубка стен ST-120

"ST-120" – это стальная крупнощитовая опалубка, предназначенная для возведения различных монолитных сооружений, таких как фундаменты, жилые дома, мосты, тоннели и другие конструкции. Простота сборки и неприхотливость позволили ей получить широкое распространение по всей России.

Технические особенности ST-120

Основой этой щитовой стеновой опалубки является коробчатый профиль сечением 120х60 мм, обрамляющий периметр силового каркаса. Поперечные рёбра выполнены из трубы 100Х40 мм. Подобная конструкция отлично себя зарекомендовала на строительных объектах, обладает очень высокой жёсткостью на кручение.

Все технологические отверстия каркаса защищены запрессованными втулками, таким образом, исключается попадание внутрь каркаса бетона и каких-либо других инородных тел.

Хотелось бы отметить, что втулки, которые используются для установки стяжных винтов, имеют коническую форму. Это чрезвычайно важно, т. к. данное техническое решение облегчает установку стяжных винтов, которые должны проходить насквозь каркаса и попадать в отверстие противолежащего щита.

Монтаж крупнощитовой опалубки

В силу значительного веса, сборка крупнощитовая опалубка стен собирается, как правило, при помощи крана. Основным, наибольшим по площади элементом, является щит 1,2х3 м массой 152 кг.

В ряде случаев, после заливки, не имеет смысла полностью разбирать и собирать конструкцию заново на новом месте установки. В этом случае щитовая опалубка перемещается в собранном виде, так называемыми «картами». Это очень удобно, но для безопасной работы не стоит превышать грузоподъёмность крановых захватов, а также перемещать опалубочную систему «картами», которые превышают указанные в техническом паспорте габариты.

Замки для опалубки

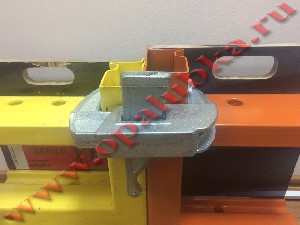

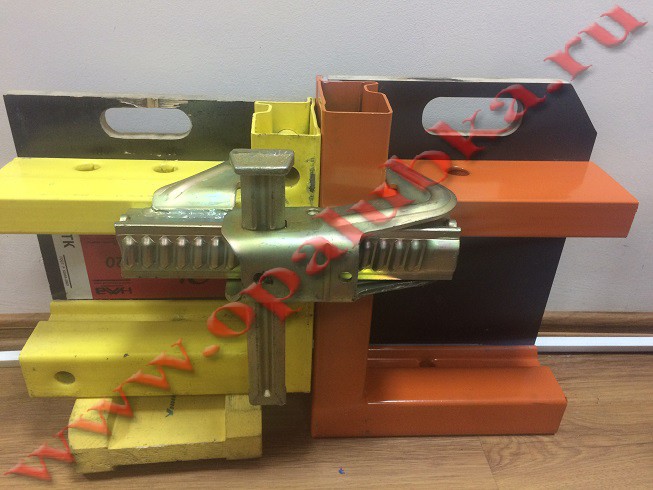

Соединение крупнощитовых опалубок осуществляется при помощи клиновых и винтовых замков. Клиновые замки надёжно и быстро соединяют щитовые панели, выравнивая их в плоскости. В местах установки деревянных доборов (вставок) применяются универсальные реечные или винтовые замки. Данные замки обеспечивают установку деревянных вставок шириной до 25 см.

Формирование углов

Щиты угловые внутренние могут использоваться для образования прямых, острых и тупых углов. Для формирования острых и тупых углов используются специальные шарнирные элементы, их так же называют рояльными.

Наружные углы могут быть сформированы с применением универсальных элементов, которые, как правило, используются для сборки как опалубки колонн, так и отдельных наружных углов различных размеров.

Размеры и высоты щитовой опалубки

Высота элементов составляет от 100 см до 330 см. По ширине опалубка для стен выпускается с шагом 5 см, при этом максимальная ширина составляет 120 см. Возможно изготовление нестандартных щитов в зависимости от технических особенностей проекта и пожеланий заказчика.

Совместимость с другими опалубочными системами

Стеновая опалубка ST-120 полностью совместима с системами, которые имеют в основе коробчатый профиль 120х60 мм. Изначально в системе предусмотрено 4 отверстия по высоте под стяжные винты, шаг отверстий полностью повторяет опалубку «Гамма» и PERI TRIO.

Мы можем сделать любой требуемый вам шаг отверстий стяжных винтов под заказ. Это не отражается на стоимости и не предполагает технических сложностей.

Срок поставки

Как правило, производство крупнощитовой опалубки составляет примерно 14-21 день. В зависимости от объёма заказа срок может меняться как в большую, так и в меньшую сторону.

В нашей компании вы можете взять в аренду щитовую опалубку для стен и фундамента. Цены и условия обозначены в разделе аренда опалубки стен.

Технические характеристики

• Воспринимаемая нагрузка от бетонной смеси – 90 Кн./м2.
• Оборачиваемость каркаса – от 300 циклов.
• Оборачиваемость фанеры – от 60 циклов.
• Прогиб щита при максимально допустимой нагрузке – до 1/400 пролёта.
• В качестве палубы служит ламинированная фанера толщиной 18 мм с плотностью плёнки 220 г/см2.
• Соответствует ГОСТ Р и ТУ, имеет соответствующий сертификат качества.
