Винт стяжной для опалубки

Стяжной винт для опалубки Возведение монолитных конструкций, будь то многоэтажный дом или фундамент частного коттеджа, подразумевает использование строительной опалубки, в которой основным несущим элементом является стяжной винт. Давление бетонной смеси стремиться распереть изнутри противолежащие опалубочные щиты, поэтому важно использовать крепежные элементы, способные выдерживать большие нагрузки.

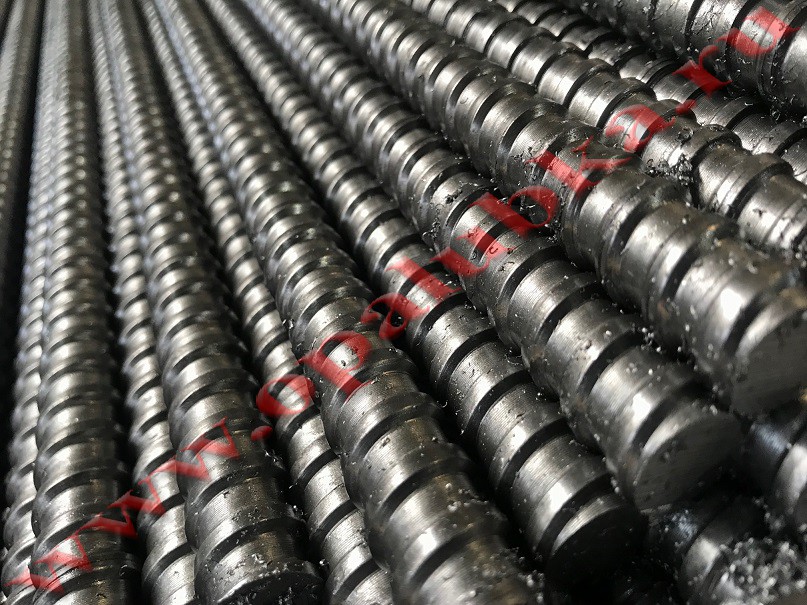

Стяжной винт для опалубки представляет собой стальной стержень с резьбой, который служит для восприятия давления свежего бетона при заливке монолитных конструкций, таких как фундаменты, колонны и стены. Так же известен как стяжной болт, тяж или шпилька. Однако название не меняет характеристики и сферу применения изделия.

Технические и эксплуатационные характеристики

Шпилька имеет резьбу по всей длине с шагом 10 мм. и наружный диаметр 17 мм. (Смотрите схему) Такая резьба позволяет очень быстро и надёжно устанавливать опалубочные гайки. Более того, большой шаг резьбы благоприятно влияет на работу в условиях стройки, т.к. попадающие на резьбу загрязнения и остатки бетона не мешают накручиванию стяжных гаек. Вес погонного метра составляет 1,5 кг.

Цена

Купить стяжные винты вы можете, позвонив нам по телефону, либо отправив заявку.  Продукция всегда находится в наличии на нашем складе и может быть отгружена в день оплаты. Стоимость винта зависит от марки стали и приобретаемого количества, её можно посмотреть в нижеприведённой таблице:

Цены в рублях с учетом НДС 20%             Стяжной винт для опалубки
Марка стали от 500 м.п.
200-500 м.п. до 200 м.п. Ед.изм.
Сталь 3 150 руб. 155 руб. 160 руб. м.п.
Сталь 20 по запросу
по запросу. по запросу  м.п.



Распиловка тяжей в размер осуществляется на ленточнопильном станке, что позволяет получить гладкую поверхность реза, без заусенцев, не нуждающуюся в дополнительной обработке и зачистке. Таким образом, опалубочные гайки без труда навинчиваются на резьбу. По желанию заказчика крепеж может быть отгружен любой длины в диапазоне от 600 до 6300 мм.

Винты могут комплектоваться различными типами гаек: шарнирными, барашковыми или шестигранными. Полный ассортимент с ценами вы можете посмотреть в разделе барашковые гайки.

Производство

Винты производятся на нашем предприятии из особо прочного материала, поскольку они выступают в роли несущего элемента и отвечают за безопасность всей конструкции. В качестве сырья применяются прутки следующих марок стали в зависимости от требуемой нагрузки на разрыв: Ст45, Ст20, Ст3. Резьбонакатной станок обеспечивает высокую стабильность и производительность, а за счёт холодной прокатки происходит упрочнение стали. Опытные специалисты постоянно следят за износом инструмента и соблюдением геометрических размеров.
Качество винтов подтверждается сертификатами соответствия. Более того, мы проводим испытания всех изготавливаемых нами резьбовых деталей на разрыв. Шпильки тестируются отдельно и в комплекте со стяжными гайками различных типов.

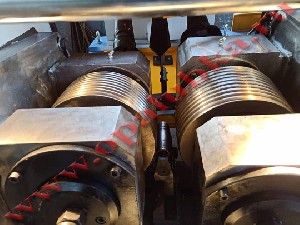

Резьбонакатной станок для производства стяжного винта



Как правильно рассчитать длину стяжного винта

Длину шпилек выбирают в зависимости от толщины стены и применяемой опалубки. К примеру, мы имеем крупнощитовую опалубку, высота профиля которой составляет 120 мм. Требуется залить стену толщиной 400 мм. В этом случае формула расчёта будет выглядеть так:

 100 мм. (мин. запас для накручивания 2-х гаек) +240 мм. (толщина профиля с двух сторон).+400 мм. (толщина стены) +100 мм(технологический запас) = 840 мм.  Смотрите схему снизу.



Схема расчёта длины стяжного винта для опалубки


Мы рекомендуем добавлять технологический запас по длине для удобства установки. Таким образом, конечная длина стяжного винта в нашем случае составит 840 мм. Этот расчёт можно использовать, как для щитовой, так и для самодельной опалубки. В случае использования деревянного каркаса, просто поменяйте в формуле толщину опалубочной системы.
