Поставка опалубки на объект осуществлялась ООО «Манигор» в 2009 году. На протяжении более 15 лет ООО «Манигор» является официальным дилером нашей компании на территории Приволжского федерального округа.
Выбор между мелкощитовой и крупнощитовой опалубкой

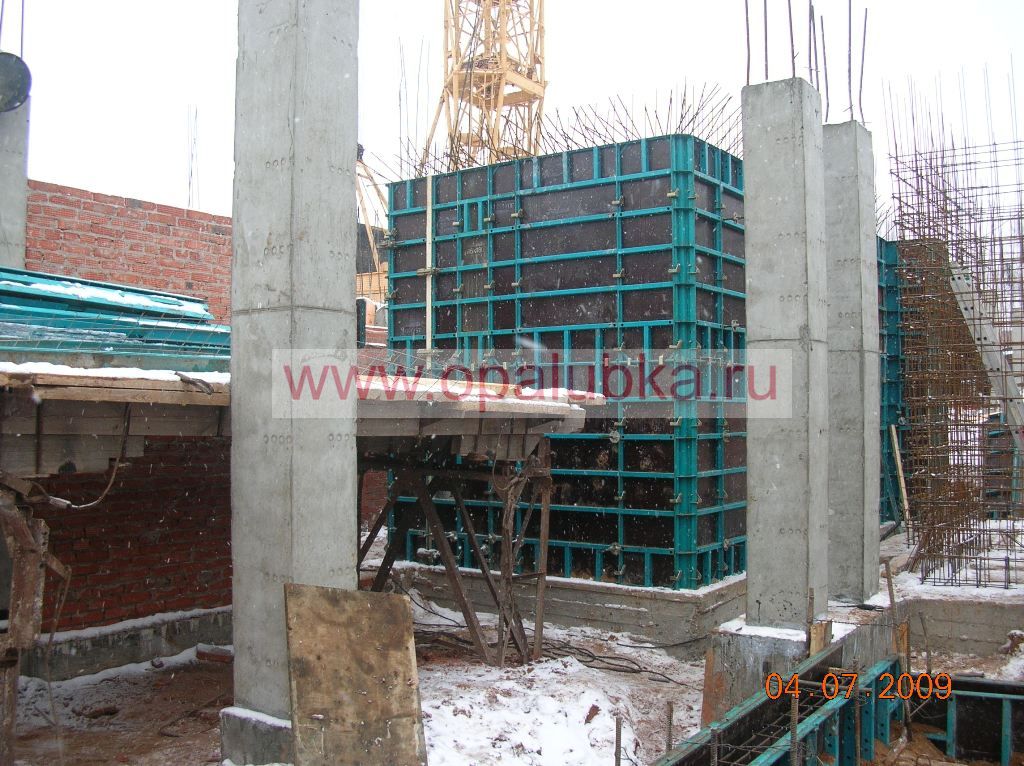

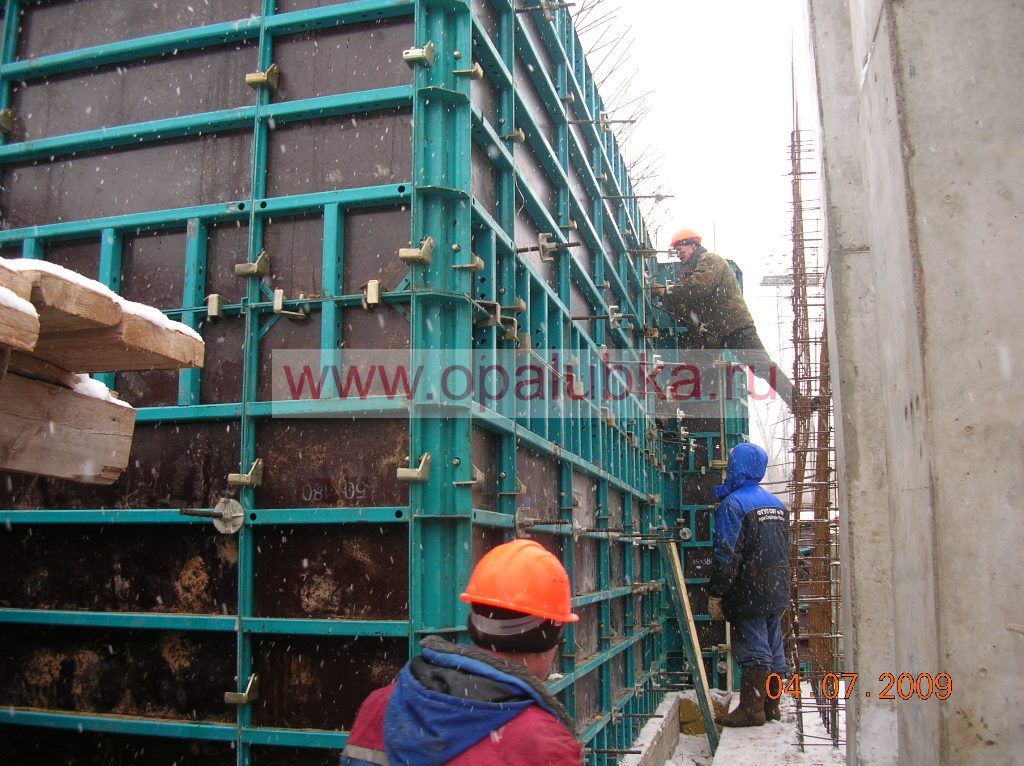

Выбор инвентарной опалубки «Модуль» для реализации данного объекта был обусловлен техническими особенностями проекта, в частности, заливкой стен на высоту 3,6 м. В системе опалубки "Модуль" есть щиты высотой 1,8 м., собрав их в два яруса удалось выйти на требуемую высоту 3,6 м. Более того, наличие перепадов высот и большого количества углов в проекте делало выбор мелкощитовой опалубки более очевидным. Крупнощитовая опалубка в стандартном исполнении имеет максимальную высоту 3,3 м., поэтому её применение в данном случае было бы не самым технологичным решением, в связи с большим количеством доборных щитов.
Несмотря на наличие стационарного крана на объекте, заказчик принял решение использовать именно опалубку ручной сборки, что сократило сроки монтажа и строительства в целом.
Монтаж опалубки типового этажа и проёмообразователей

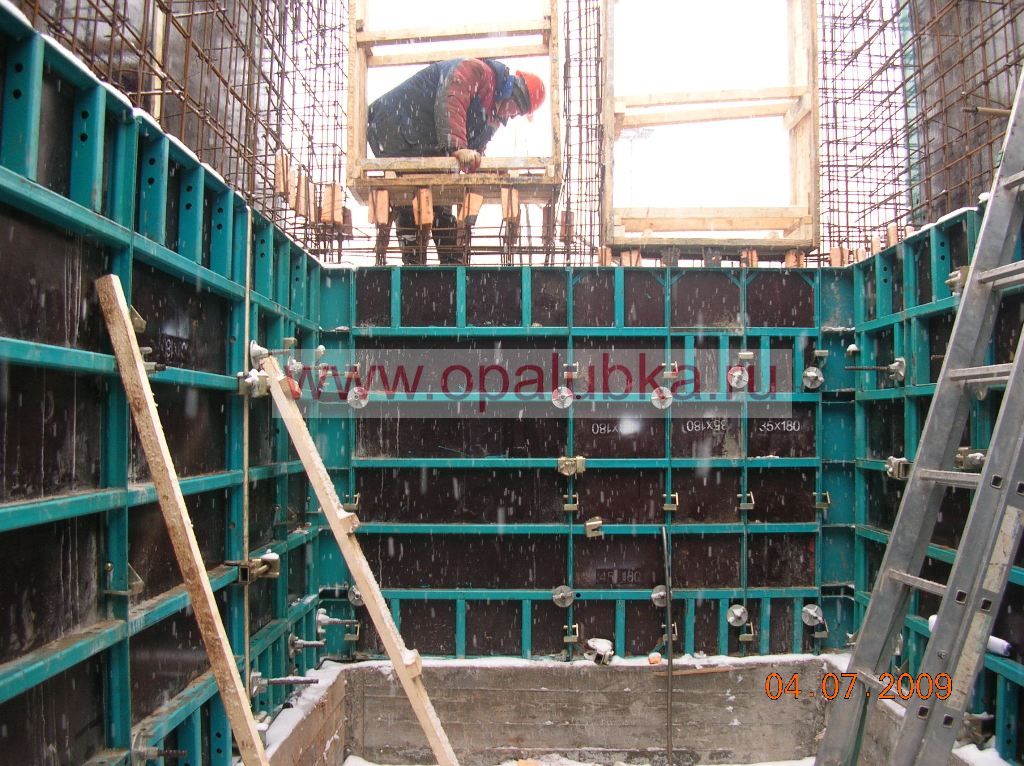

Для устройства проёмов были сколочены проёмообразователи из дерева. Проёмообразователи закрываются строительной опалубкой с двух сторон и бетонируются. После распалубливания деревянные конструкциий извлекаются.
Заливка колонн на типовом этаже выполнена с применением универсальных щитов "Модуль" 75х180 см., которые позволяют бетонировать колонны прямоугольного и квадратного сечения от 15 до 65 см. с шагом 5 см. Подробные технические характеристики вы можете посмотреть в разделе опалубка колонн "Модуль".
Соединение щитов между собой осуществлялось замком-скобой. Для установки деревянных доборов(вставок) использовали винтовые замки с бесступенчатой регулировкой зажима.
Наращивание высоты опалубки колонн линейными щитами
При бетонировании колонн было реализовано нестандартное техническое решение. Стояла задача обеспечить заливку колонн высотой 4,1 м. используя существующий комплект опалубки. При этом, высота типового этажа составляла 3,6 м., таким образом, требовалось обеспечить дополнительную надставку высотой 0,5 м.

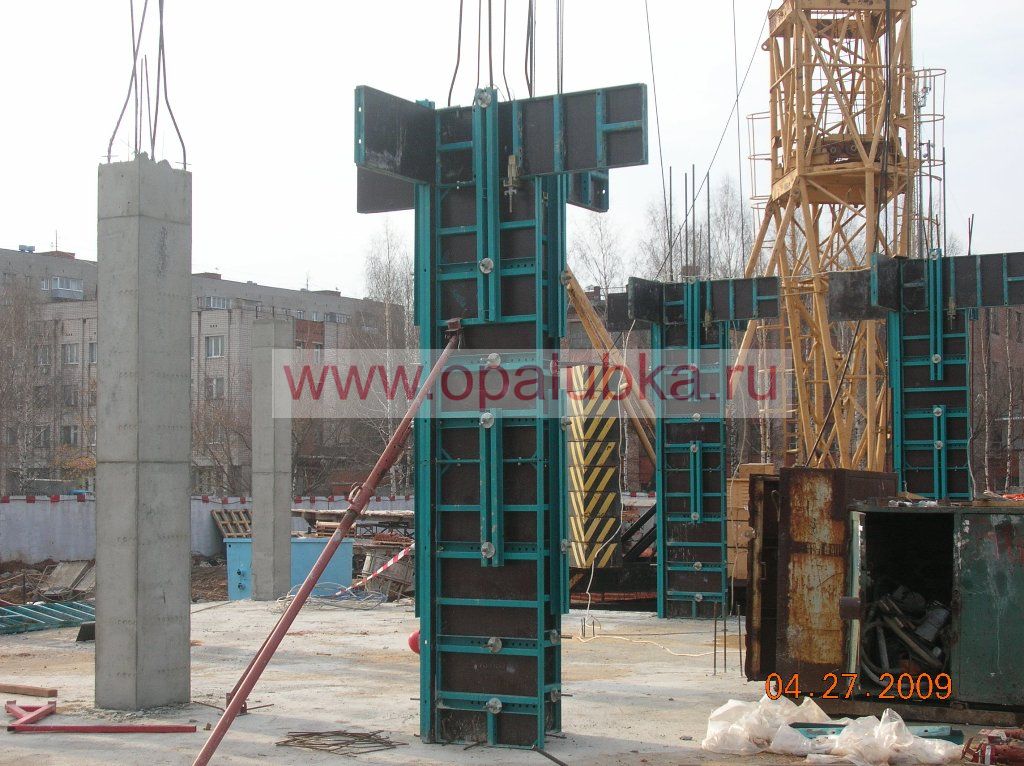

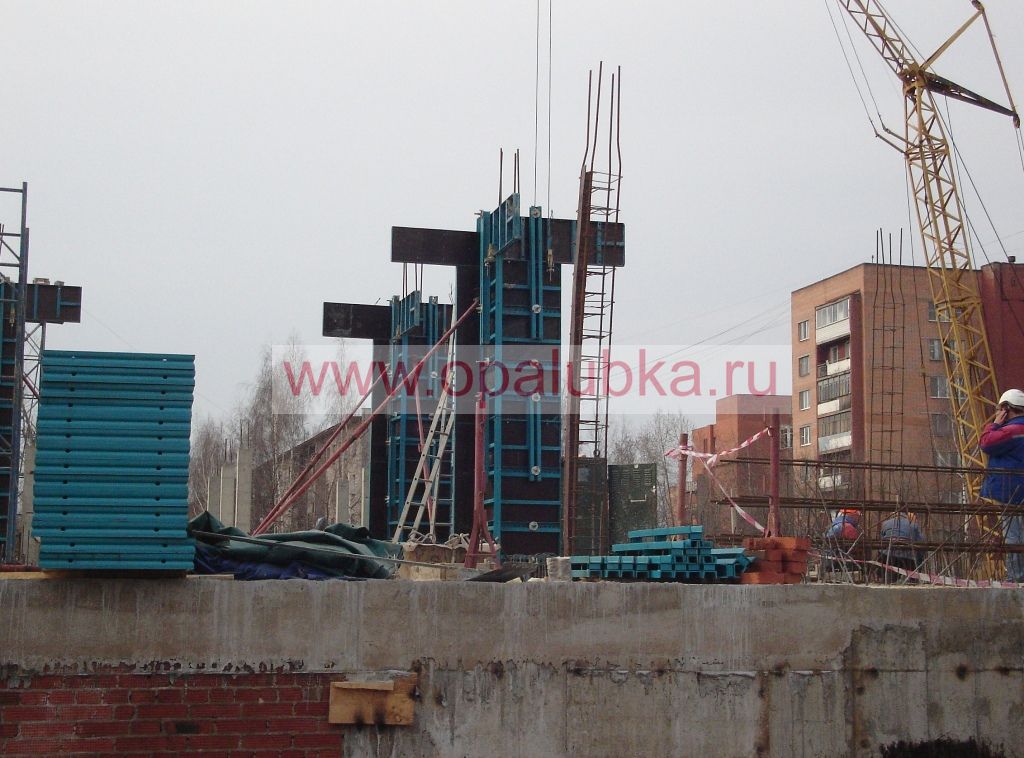

Для того, что бы нарастить универсальные щиты, инженеры нашей компании предложили решение с использованием линейных щитов опалубки «Модуль», которые расположили горизонтально по лепестковому принципу. На фото можно увидеть реализацию данного технологического решения.
Для крепления данной надставки применили замки для опалубки и силовую траверсу с установленным «воздушным» стяжным винтом и барашковыми гайками.
В результате, удалось выполнить задачу по бетонированию опалубки колонн без применения дополнительных универсальных щитов, а используя уже имеющиеся линейные щиты.

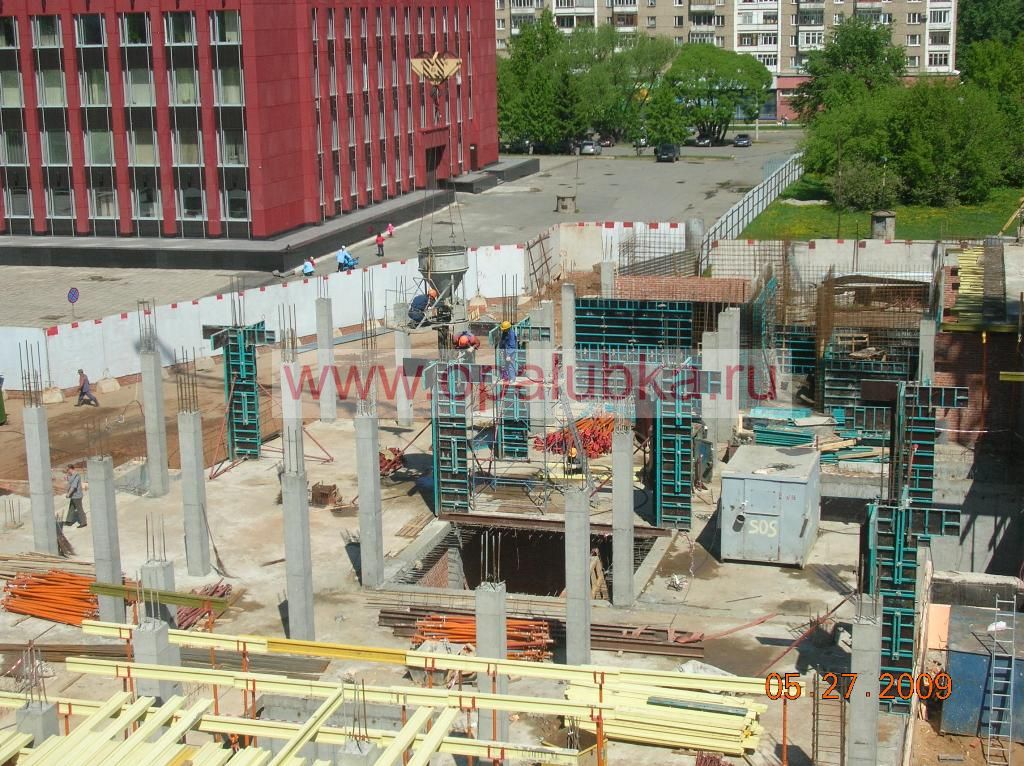

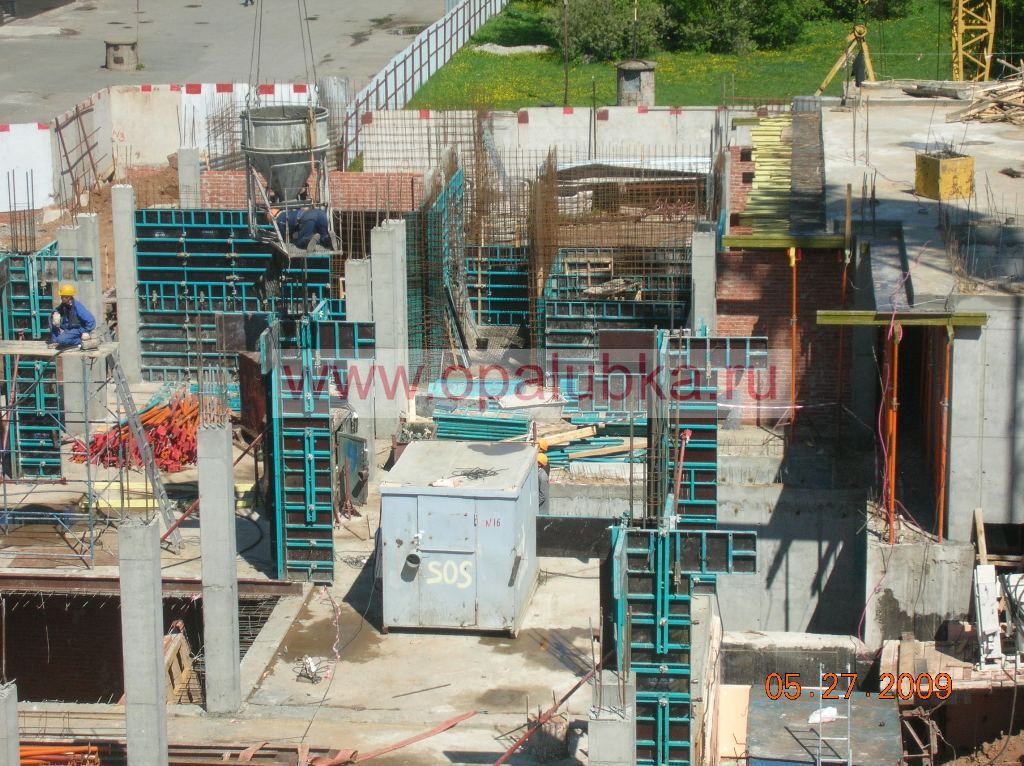

Бетонирование инвентарной опалубки колонн осуществлялось с применением бадьи, т.к. рабочей зоны бетононасоса не хватало для покрытия всей стройплощадки.
